Neuzugang: Code-Weel des Walzendruckers SDR 176 an der TR440
Spender: Rechenzentrum Uni-Würzburg
Matthias Funken
Datum: 23.01.2023
Inventarnummer: I1825
Standort:
Objekt: Code-Weel des Walzendruckers SDR 176 an der TR440
Hersteller: Telefunken AG, Konstanz
Baujahr: ca. 1974
Seriennummer:
Maße: 127mm/2mm (d/H)
Gewicht: 52g
Zusatzdoku:
Kommentar:

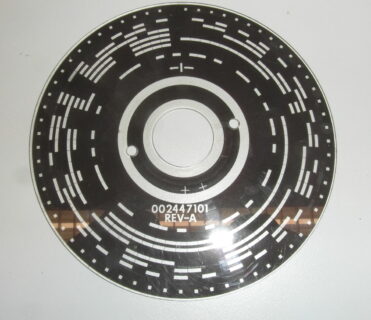

Dieses Code-Weel stammt aus dem Walzendrucker SDR 176 mit 64 Zeichen.
Es zeigt die Stellung der Typenwalze an und wird mittels Lichtschranke gelesen.
Jedem Zeichen auf der Druckwalze ist eine Codierung auf der Scheibe zugeordnet.
Eine Reihe auf der Walze enthält das selbe Zeichen (Typenzeile).
Der Druck einer Zeile benötigt eine Umdrehung der Typenwalze, da über die gesamte Breite der Walze je ein Hammer für den Druck eines Zeichens vorhanden ist.
Stimmt der gelesene Code des Code-Weels mit den Zeichen des Zeilenspeichers überein, werden diese Zeichen gelöscht und die diesen Zeichen entsprechenden Hämmer des Hammerwerkes angesteuert. Nach einer Umdrehung der Typenwalze ist der gesamte
Zeilenspeicher gelöscht und die Zeile ausgedruckt.
Walze mit Hammerreihe
